Remplissage automatique de sangles en polyester PET avec système de palettisation automatique

Remplissage automatique de sangles en polyester PET avec système de palettisation automatique

Programme de palettisation:

Une: Ceinture Surdose600 mm, hauteur 150 mm, poids 20 kg, 1 couche de 4, séparée par carton, jusqu'à 12 couches.

B: Je ne sais pas.- Une ceinture800 mm, hauteur 190 mm, poids 75 kg, une couche de 2, carton séparé, jusqu'à 7 couches.

Modèle de bras robotisé: JZJ160A-270

Vitesse: 40 secondesparrouleau, un système de palettisation automatique peut correspondre jusqu'à 2Ensembles deUn sur huit. Ceinture en PETligne de productions.

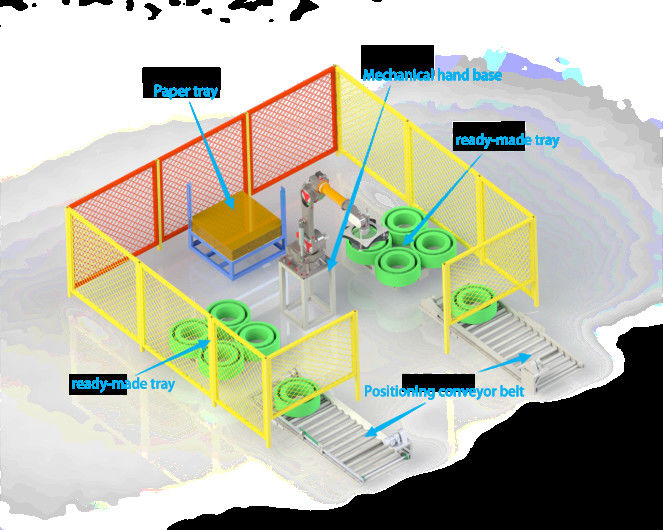

Dimensions de la plateforme en carton: longueur 1240 mm x largeur 1240 mm x hauteur 1500 mm

Taille du convoyeur de positionnement: longueur 3220 mm x largeur 1170 mm x hauteur 680 mm

Base du bras du robot: longueur 700 mm x largeur 700 mm x hauteur 1000 mm

Une fois que le produit fini est arrivé à la position de la bande transporteuse, le bras robotisé attrape le produit fini sur la palette jusqu'à ce qu'une couche soit pleine.Le bras robotique ramasse ensuite la palette de produit fini en carton de la palette de carton et répète l'action jusqu'à ce que la palette de produit fini soit empilée.

CQA800F adapté à une ligne de production de sangles en PET sur six, une sur huit avec utilisation de bras robotiques.

L'enrouleur de sangle de la CQA800F a été utilisée pour enrouler les sangles en parallèle directement à partir de l'extrudeuse.

Les systèmes fonctionnent de manière indépendante une fois que le matériau a été appliqué manuellement.

Avec une largeur de 9 à 32 mm selon la configuration.

Une fois qu'un emballage enroulé a atteint la circonférence souhaitée,il est enveloppé d'un film par l'enrouleur intégrée et incliné par le système de transport intégré depuis l'enrouleur jusqu'au convoyeur à rouleaux situé en dessousUn nouveau tube de remontage est alimenté par le chargeur en même temps et le prochain emballage est enroulé entièrement automatiquement.

Les machines ont été conçues pour un fonctionnement continu, leur conception compacte permettant une utilisation même dans des espaces confinés.

Faits et avantages

un revêtement de sangle en PET entièrement automatique pour les sangles de9d'une largeur de 32 mm, avec un diamètre de l'emballage extérieur de 820 mm

système de convoyeur pour le transport automatique de colis

appareil d'emballage par film pour l'emballage automatique des emballages

terminal d'entrée central avec gestion des recettes

L'enroulement entièrement automatique peut être réalisé avec ou sans noyau de papier

Équipement de base

Danseuseun régulateur pour contrôler une tension constante de la sangle et une vitesse d'enroulement, double servo moteur

La couche de 2 ou 3 points, contrôlée électroniquement, avec une courbure minimale des sangles

Des lamelles pneumatiques pour le changement rapide des bobines

Composition de la revue

Dépôt de bobine

Distributeur automatique de film

Deux modes de mesure: poids et compteur

Configuration principale par défaut

1) LeMoteur: Wuxi Xinjie moteur principal 1,5 kW, rapport de vitesse: 1:8, moteur servo,

Moteur Wuxi Xinjie Traverse: Servo moteur de 400 W

2) LePLC: Wuxi Xinjie Écran tactile: Wuxi Xinjie Contacteur: Schneider

3) Composants pneumatiques: soupape électronique et manomètre: Taiwan Yadeke, cylindre: Donghao Pneumatic (Wenzhou)

4)Sensors et proximité des feux allumés/éteints: Corée Alto Nicks
