Machine à enrouler à bande de PET avec système de palettisation automatique

Bobineuse de cerclage PET avec système de palettisation automatique

CQA800F adapté à une ligne de production de cerclage PET un sur six, un sur huit avec utilisation d'un bras robotisé.

Équipement de base

1. Dresseur contrôle pour contrôler une tension de cerclage et une vitesse d'enroulement constantes, Double servomoteur
2. Pose précise, à commande électronique, à 2 ou 3 points avec une courbure minimale des sangles
3. Mandrins d'étalement à lamelles pneumatiques pour un changement rapide des bobines
4. Magasin de manchons
5. Dépôt de bobines
6. Distributeur de film automatique
7. Deux modes de mesure : poids et mètre

Faits et avantages

1. Bobineuse de cerclage PET entièrement automatique pour sangles de 9 à 32 mm, avec un diamètre extérieur de paquet de 820 mm
2. Système de convoyeur pour le transport automatique des paquets
3. Dispositif d'emballage de film pour l'emballage automatique des paquets
4. Borne d'entrée centrale avec gestion des recettes
5. L'enroulement entièrement automatique peut être réalisé avec ou sans mandrin en papier

Détails techniques

Résumé

  La bobineuse de cerclage du CQA800F a été utilisée pour enrouler les sangles en parallèle directement à partir de l'extrudeuse.

  Les systèmes fonctionnent indépendamment une fois que le matériau a été appliqué manuellement. Ils peuvent être intégrés dans une installation de production globale entièrement automatisée. Ils enroulent des sangles en PET avec une largeur de 9~32mm selon la configuration.  Une fois qu'un paquet d'enroulement a atteint la circonférence souhaitée, il est enveloppé d'un film par la bobineuse intégrée et basculé par le système de transport intégré de la bobineuse vers le convoyeur à rouleaux en dessous. Un nouveau tube d'enroulement est alimenté par le magasin en même temps et le paquet suivant est enroulé de manière entièrement automatique.

  Les machines ont été développées pour un fonctionnement continu. La conception compacte permet une utilisation même dans des espaces confinés.

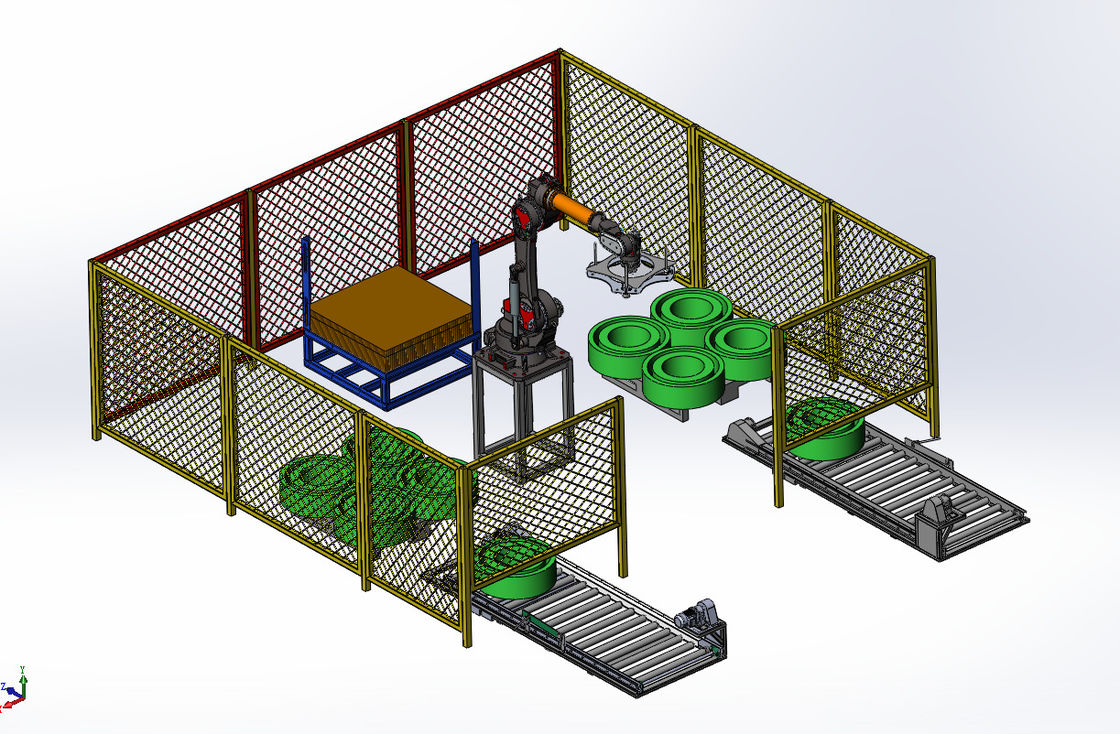

Programme de palettisation :

A

: SangleOD 600MM, hauteur 150MM, poids 20KG, 1 couche de 4, séparée par du carton, jusqu'à 12 couches.B :

Sangle O.D. 800MM, hauteur 190MM, poids 75KG, 1 couche de 2, séparée par du carton, jusqu'à 7 couches.Modèle de bras robotisé : JZJ

160A-270Vitesse : 40 secondes

par rouleau, un système de palettisation automatique peut correspondre à jusqu'à 2 ensembles de une sur 8sangle PET lignes.Dimensions de la plateforme en carton : longueur 1240 mm x largeur 1240 mm x hauteur 1500 mm

Taille de la bande transporteuse de positionnement : longueur 3220 mm x largeur 1170 mm x hauteur 680 mm

Base du bras robotisé : longueur 700 mm x largeur 700 mm x hauteur 1000 mm

Une fois le produit fini arrivé à la position de positionnement de la bande transporteuse, le bras robotisé saisit le produit fini sur la palette jusqu'à ce qu'une couche soit pleine. Le bras robotisé prend ensuite la palette de produits finis en carton de la palette en carton et répète l'action jusqu'à ce que la palette de produits finis soit empilée.
