Machine à enroulement automatique de filetage en PET avec système de palettisation automatique

Bobineuse automatique de cerclage PET avec système de palettisation automatique

Programme de palettisation :

A :Sangle OD 600 MM, hauteur 150 MM, poids 20 KG, 1 couche de 4, séparée par du carton, jusqu'à 12 couches.

B : Sangle OD 800 MM, hauteur 190 MM, poids 75 KG, 1 couche de 2, séparée par du carton, jusqu'à 7 couches.

Modèle de bras robotisé : JZJ160A-270

Vitesse : 40 secondespar rouleau, un système de palettisation automatique peut correspondre à 2 ensembles de une sortie 8 sangle PET ligne de productions.

Dimensions de la plateforme en carton : longueur 1240 mm x largeur 1240 mm x hauteur 1500 mm

Dimensions de la bande transporteuse de positionnement : longueur 3220 mm x largeur 1170 mm x hauteur 680 mm

Base du bras robotisé : longueur 700 mm x largeur 700 mm x hauteur 1000 mm

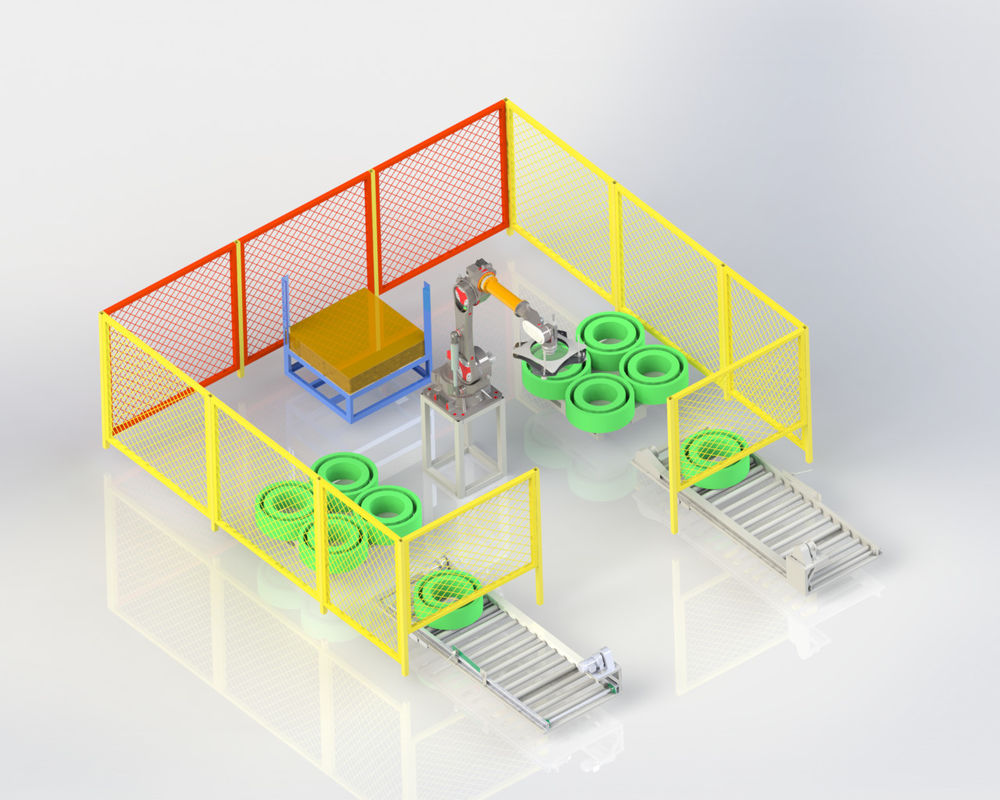

Une fois le produit fini arrivé à la position de positionnement de la bande transporteuse, le bras robotisé saisit le produit fini sur la palette jusqu'à ce qu'une couche soit pleine. Le bras robotisé prend ensuite la palette de produit fini en carton de la palette en carton et répète l'action jusqu'à ce que la palette de produit fini soit empilée.

CQA800F adapté à une ligne de production de sangle PET une sortie six, une sortie huit avec utilisation d'un bras robotisé.

Équipement de base

1. Dancer contrôle pour contrôler une tension de sangle et une vitesse d'enroulement constantes, Double servomoteur
2. Pose précise, à commande électronique, en 2 ou 3 points avec une courbure minimale de la sangle
3. Mandrins pneumatiques à lamelles pour un changement rapide de la bobine
4. Magasin de manchons
5. Dépôt de bobines
6. Distributeur automatique de film
7. Deux modes de mesure : poids et mètre

Faits et avantages

1. Bobineuse de sangle PET entièrement automatique pour sangles de 9 à 32 mm, avec un diamètre extérieur de 820 mm
2. Système de convoyeur pour le transport automatique des emballages
3. Dispositif d'emballage de film pour l'emballage automatique des emballages
4. Terminal d'entrée central avec gestion des recettes
5. L'enroulement entièrement automatique peut être réalisé avec ou sans mandrin en papier

Détails techniques

La bobineuse de sangle du CQA800F a été utilisée pour enrouler les sangles en parallèle directement à partir de l'extrudeuse.

Les systèmes fonctionnent indépendamment une fois que le matériau a été appliqué manuellement. Ils peuvent être intégrés dans une installation de production globale entièrement automatisée. Ils enroulent des sangles en PET avec une largeur de 9~32 mm selon la configuration.

Une fois qu'un emballage d'enroulement a atteint la circonférence souhaitée, il est enveloppé d'un film par la bobineuse intégrée et basculé par le système de transport intégré de la bobineuse vers le convoyeur à rouleaux situé en dessous. Un nouveau tube d'enroulement est alimenté par le magasin en même temps et le prochain emballage est enroulé de manière entièrement automatique.

Les machines ont été développées pour un fonctionnement continu. La conception compacte permet une utilisation même dans des espaces confinés.
