Vélos automatiques de fixation en polyester PET avec systèmes de palettisation sans pilote

Bobineuse automatique de cerclage en polyester PET avec systèmes de palettisation sans opérateur

Résumé

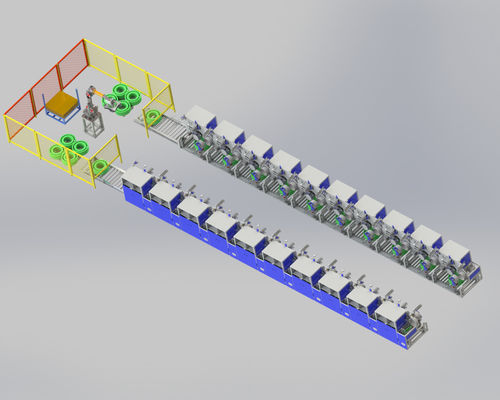

  CQA800F adapté à une ligne de production de cerclage PET sur six, sur huit, avec utilisation d'un bras robotisé.

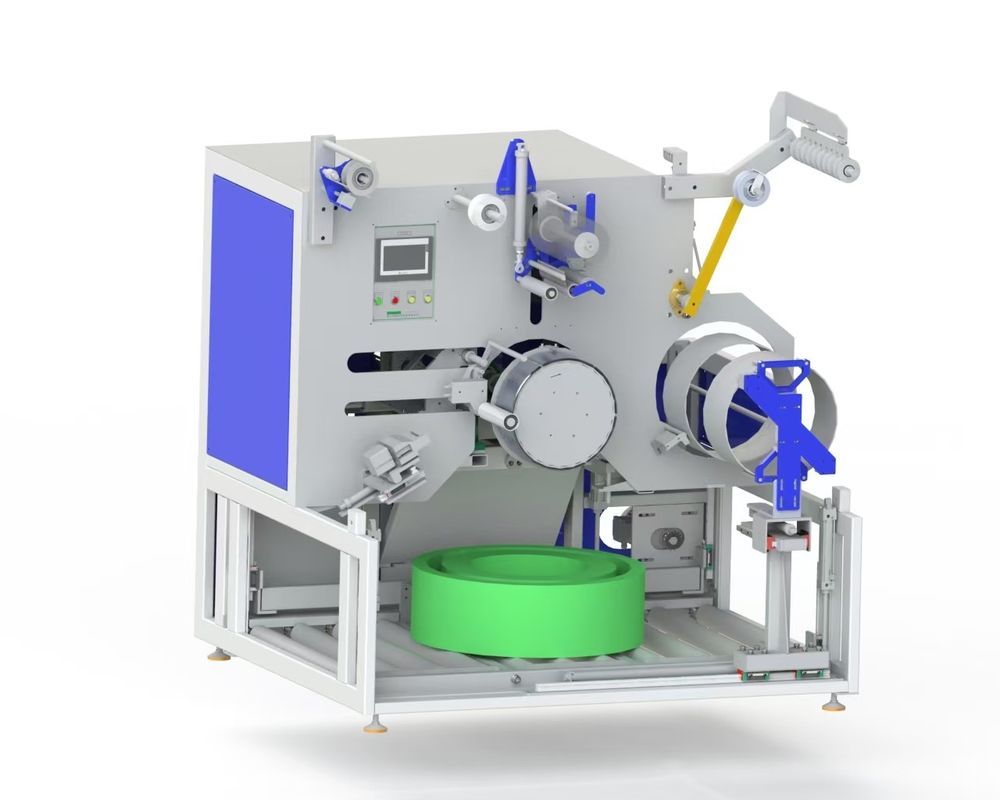

  La bobineuse de cerclage du CQA800F a été utilisée pour bobiner les cerclages en parallèle directement à partir de l'extrudeuse.

  Les systèmes fonctionnent indépendamment une fois que le matériau a été appliqué manuellement. Ils peuvent être intégrés dans une usine de production globale entièrement automatisée. Ils bobinent des cerclages PET avec une largeur de 9 à 32 mm selon la configuration.  Une fois qu'un paquet de bobinage a atteint la circonférence souhaitée, il est enveloppé d'un film par la bobineuse intégrée et basculé par le système de transport intégré de la bobineuse vers le convoyeur à rouleaux en dessous. Un nouveau tube de bobinage est alimenté à partir du magasin en même temps et le paquet suivant est bobiné entièrement automatiquement.

  Les machines ont été développées pour un fonctionnement continu. La conception compacte permet une utilisation même dans des espaces confinés.

Faits et avantages

Bobineuse de cerclage PET entièrement automatique pour cerclages de

1. 9 à 32 mm, avec un diamètre extérieur de paquet de 820 mmSystème de convoyeur pour le transport automatique des paquets
2. Dispositif d'emballage de film pour l'emballage automatique des paquets
3. Terminal d'entrée central avec gestion des recettes
4. Le bobinage entièrement automatique peut être réalisé avec ou sans mandrin en papier
5. Détails techniques

Modèle

Dancer

1. contrôle pour contrôler une tension de cerclage et une vitesse de bobinage constantes, Double servomoteurPose précise, à commande électronique, à 2 ou 3 points avec une courbure minimale des cerclages
2. Mandrins pneumatiques à lamelles pour un changement rapide des bobines
3. Magasin de manchons
4. Dépôt de bobines
5. Distributeur automatique de film
6. Deux modes de mesure : poids et mètre
7. Programme de palettisation :

A

: CerclageOD 600MM, hauteur 150MM, poids 20KG, 1 couche de 4, séparée par du carton, jusqu'à 12 couches.B :

Cerclage OD 800MM, hauteur 190MM, poids 75KG, 1 couche de 2, séparée par du carton, jusqu'à 7 couches.Modèle de bras robotisé : JZJ

160A-270Vitesse : 40 secondes

par rouleau, un système de palettisation automatique peut correspondre à jusqu'à 2 ensembles de une ligne de production de cerclage PET sur 8s .Dimensions de la plateforme en carton : longueur 1240mm x largeur 1240mm x hauteur 1500mmTaille de la courroie transporteuse de positionnement : longueur 3220mm x largeur 1170mm x hauteur 680mmBase du bras robotisé : longueur 700mm x largeur 700mm x hauteur 1000mm

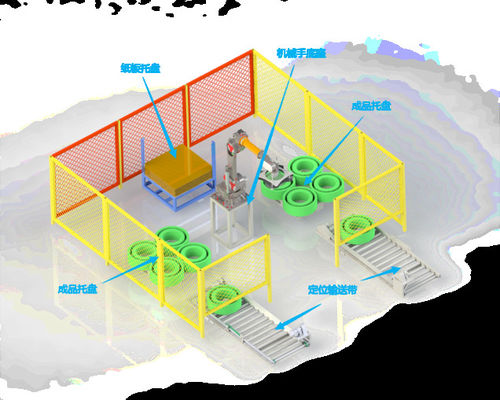

Une fois que le produit fini arrive à la position de positionnement de la courroie transporteuse, le bras robotisé saisit le produit fini sur la palette jusqu'à ce qu'une couche soit pleine. Le bras robotisé prend ensuite la palette de produit fini en carton de la palette en carton et répète l'action jusqu'à ce que la palette de produit fini soit empilée.
