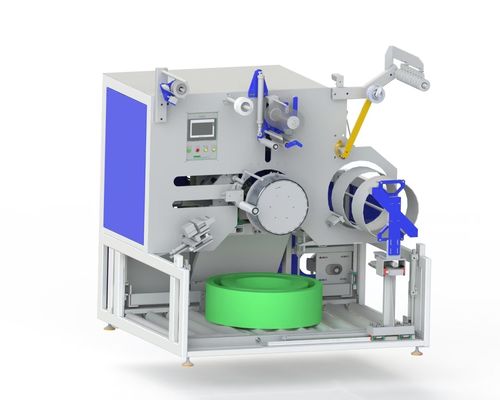

Le revêtement de sangle en polyester PET fonctionnant avec un bras robotisé

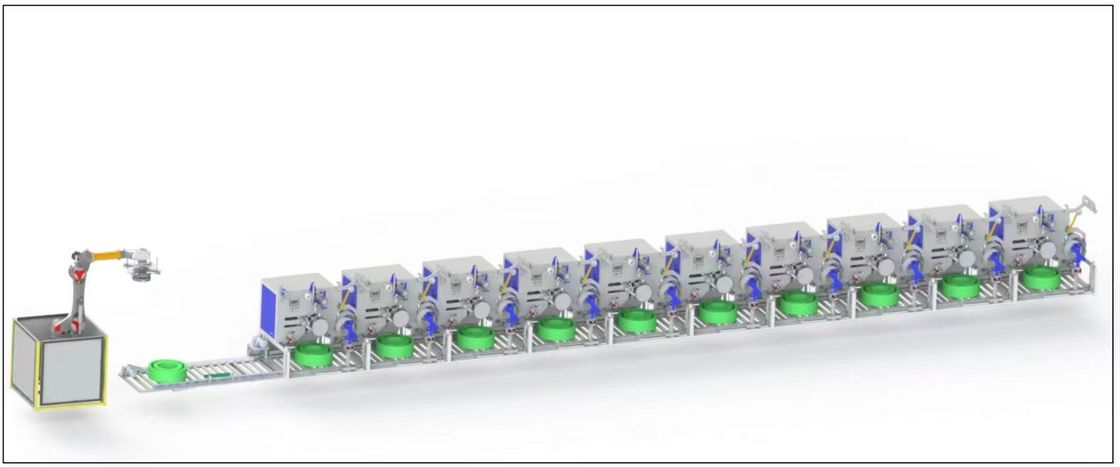

CQA800F adapté à une ligne de production de sangles en PET sur six, une sur huit avec utilisation de bras robotiques.
L'enrouleur de sangle de la CQA800F a été utilisée pour enrouler les sangles en parallèle directement à partir de l'extrudeuse.
Les systèmes fonctionnent de manière indépendante une fois que le matériau a été appliqué manuellement.
Avec une largeur de 9 à 32 mm selon la configuration.
Une fois qu'un emballage enroulé a atteint la circonférence souhaitée,il est enveloppé d'un film par l'enrouleur intégrée et incliné par le système de transport intégré depuis l'enrouleur jusqu'au convoyeur à rouleaux situé en dessousUn nouveau tube de remontage est alimenté par le chargeur en même temps et le prochain emballage est enroulé entièrement automatiquement.
Les machines ont été conçues pour un fonctionnement continu, leur conception compacte permettant une utilisation même dans des espaces confinés.
Faits et avantages
un revêtement de sangle en PET entièrement automatique pour les sangles de9d'une largeur de 32 mm, avec un diamètre de l'emballage extérieur de 820 mm
système de convoyeur pour le transport automatique de colis
appareil d'emballage par film pour l'emballage automatique des emballages
terminal d'entrée central avec gestion des recettes
L'enroulement entièrement automatique peut être réalisé avec ou sans noyau de papier
| |
CQA800F |
| Vitesse de remontage |
50Je ne sais pas.250 m/min |
| Vitesse maximale de prise en charge |
350 m/min |
| Vitesse maximale de rotation du mandrin |
500 m/min |
| Largeur de la sangle |
9 à 32 mm |
| Longueur de traverse |
50 à 200 mm |
| Diamètre du mandrin |
406 mm ou sur mesure |
| Diamètre maximal du colis |
820 mm |
Équipement de base
Danseuseun régulateur pour contrôler une tension constante de la sangle et une vitesse d'enroulement, double servo moteur
La couche de 2 ou 3 points, contrôlée électroniquement, avec une courbure minimale des sangles
Des lamelles pneumatiques pour le changement rapide des bobines
Composition de la revue
Dépôt de bobine
Distributeur automatique de film
Deux modes de mesure: poids et compteur
Configuration principale par défaut
1) LeMoteur: Wuxi Xinjie moteur principal 1,5 kW, rapport de vitesse: 1:8, moteur servo,
Moteur Wuxi Xinjie Traverse: Servo moteur de 400 W
2) LePLC: Wuxi Xinjie Écran tactile: Wuxi Xinjie Contacteur: Schneider
3) Composants pneumatiques: soupape électronique et manomètre: Taiwan Yadeke, cylindre: Donghao Pneumatic (Wenzhou)
4)Sensors et proximité des feux allumés/éteints: Corée Alto Nicks
