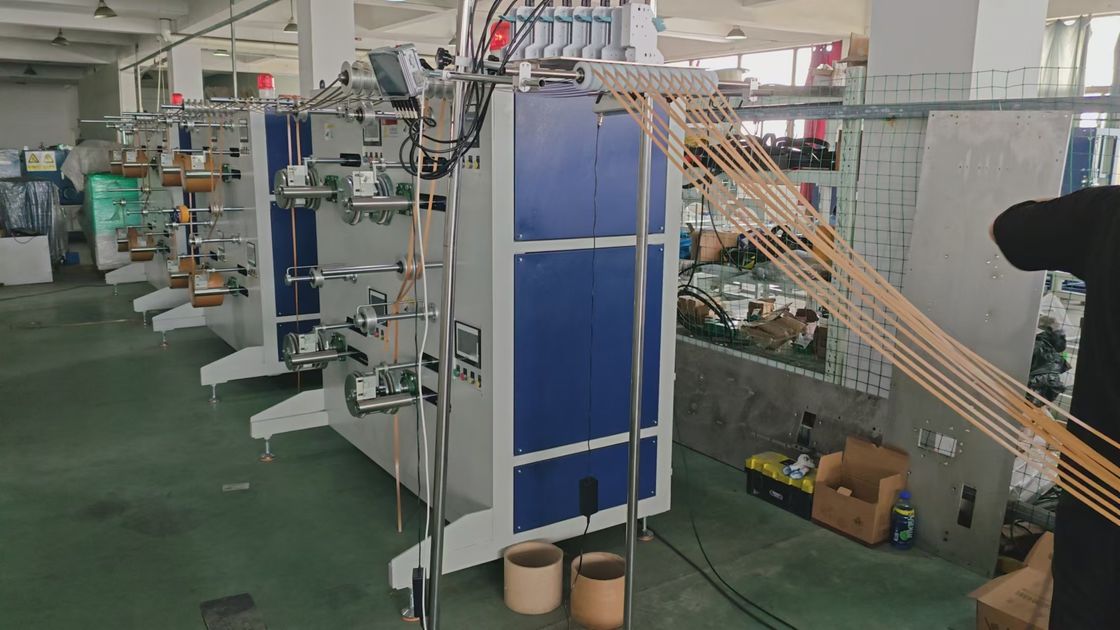

Ligne de production de bandes de papier à 3 phases / ligne de fabrication / machine de fabrication

Conditions de travail: alimentation 3 phases 380V, pression de l'air 6~8Kgf, connecter le tuyau d'air selon la marque sur l'équipement ((Φ10)), connecter le câble d'alimentation (plus de 2,5 mètres carrés),Ventilez d'abord., puis allumer (dans l'ordre inverse lors de l'arrêt de la machine, éteindre la puissance d'abord, puis éteindre la pression de l'air) puissance installée 28KW

Principales fonctions

La chaîne de production est constituée d'une unité de stockage de matières premières, d'une unité de gravure et de découpe, d'une machine d'impression et d'une machine de remontage.

1: Utilisez le servo moteur pour poser le câble, rouler la sangle de 5 à 15 mm de large et sélectionnez la bande passante correspondante à travers l'écran tactile pour rouler, sans changer manuellement le train de transmission.

2: taille du noyau de papier: ID200mm*hauteur170mm~190mm, après l'enroulement est terminé par la machine s'arrête automatiquement, changer manuellement le rouleau

3: 12 têtes de remontage à double servo-moteur contrôlées individuellement, l'arbre de remontage utilise un moteur à servo-engrenage, la vitesse de remontage est la même que la vitesse de la machine à découper.Ainsi, les différents grammes ou la largeur de la bande de papier avec le couple approprié pour l'enroulement, essayer de réduire la déformation de flexion de la bande de papier après enroulement.

4Les dimensions sont approximativement de 17000 mm*W1500*H1800 mm

5, Les principaux accessoires et leur origine:

1) Les couteaux de coupe fabriqués au Japon

2) Cadre: plaque de fer de 25 mm, acier à 8° de canal et composition de soudage de tube carré de 80*40 mm

3) L'imprimante peut imprimer le logo souhaité sur chaque bande de papier

(4) Moteur de la machine à découper 2,2 kW, moteur du département de gravure 0,4 kW, moteur de remontage de déchets 0,75 kW.

(5) moteur: moteur principal de remontage (1,5 kW, 1:8 de décélération du servo-moteur, (domestique, Wuxi Xinjie) moteur de réglage (0,4 kW, servo-moteur, Wuxi Xinjie (domestique).

(6) PLC, écran tactile: Wuxi Xinjie.

(7) composants pneumatiques: soupapes électromagnétiques et manomètres: Taiwan Yadek, cylindre: Donghao pneumatique (Wenzhou)

8) Capteurs et commutateurs de proximité: Corée Otonix

9) Traitement de surface: pulvérisation à haute température, chromage, traitement de noircissement.
