9mm~32mm MAX80KG PET STRAP enrouleur automatique/emballage

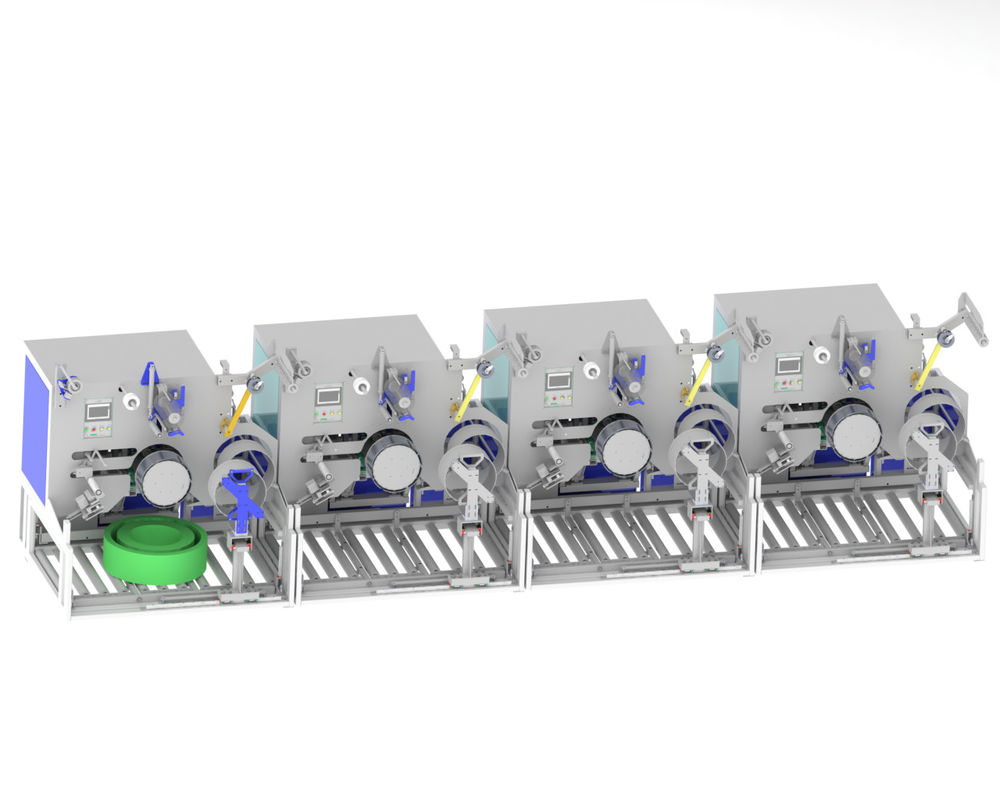

Bobineuse automatique de feuillard PET CQA800F

Résumé

  CQA800F adapté à une ligne de production de feuillard PET sur six ou sur huit, avec utilisation d'un bras robotisé.

  La bobineuse de feuillard CQA800F était utilisée pour enrouler les feuillards en parallèle directement à partir de l'extrudeuse.

  Les systèmes fonctionnent indépendamment une fois que le matériau a été appliqué manuellement. Ils peuvent être intégrés dans une usine de production globale entièrement automatisée. Ils enroulent des feuillards PET d'une largeur de 9 à 32 mm selon la configuration.

  Une fois qu'un paquet d'enroulement a atteint la circonférence souhaitée, il est enveloppé d'un film par la bobineuse intégrée et basculé par le système de transport intégré de la bobineuse vers le convoyeur à rouleaux en dessous. Un nouveau tube d'enroulement est alimenté à partir du magasin en même temps et le paquet suivant est enroulé de manière entièrement automatique.

  Les machines ont été développées pour un fonctionnement continu. La conception compacte permet une utilisation même dans des espaces confinés.

Faits et avantages

1. Bobineuse de feuillard PET entièrement automatique pour feuillards de 9 à 32 mm, avec un diamètre extérieur de paquet de 820 mm
2. Système de convoyeur pour le transport automatique des paquets
3. Dispositif d'emballage de film pour l'emballage automatique des paquets
4. Terminal d'entrée central avec gestion des recettes
5. L'enroulement entièrement automatique peut être réalisé avec ou sans mandrin en papier

Détails techniques

Équipement de base

1. Contrôle de la danseuse pour contrôler une tension de feuillard et une vitesse d'enroulement constantes, double servomoteur
2. Pose précise, à commande électronique, à 2 ou 3 points avec une courbure minimale du feuillard
3. Mandrins pneumatiques à lamelles pour un changement rapide de la bobine
4. Magasin de manchons
5. Dépôt de bobines
6. Distributeur automatique de film
7. Deux modes de mesure : poids et mètre

Feuillard PETSystème de palettisation automatique

Programme de palettisation :

A : Diamètre extérieur du feuillard 600MM, hauteur 150MM, poids 20KG, 1 couche de 4, séparée par du carton, jusqu'à 12 couches.

B : Diamètre extérieur du feuillard 800MM, hauteur 190MM, poids 75KG, 1 couche de 2, séparée par du carton, jusqu'à 7 couches.

Modèle de bras robotisé : JZJ160A-270

Vitesse : 40 secondes par rouleau, un système de palettisation automatique peut correspondre à 2 ensembles de lignes de production de feuillard PET sur 8.

Dimensions de la plateforme en carton : longueur 1240mm x largeur 1240mm x hauteur 1500mm

Taille de la courroie transporteuse de positionnement : longueur 3220mm x largeur 1170mm x hauteur 680mm

Base du bras robotisé : longueur 700mm x largeur 700mm x hauteur 1000mm

Une fois que le produit fini arrive à la position de positionnement de la courroie transporteuse, le bras robotisé saisit le produit fini sur la palette jusqu'à ce qu'une couche soit pleine. Le bras robotisé prend ensuite la palette de produit fini en carton de la palette en carton et répète l'action jusqu'à ce que la palette de produit fini soit empilée.
