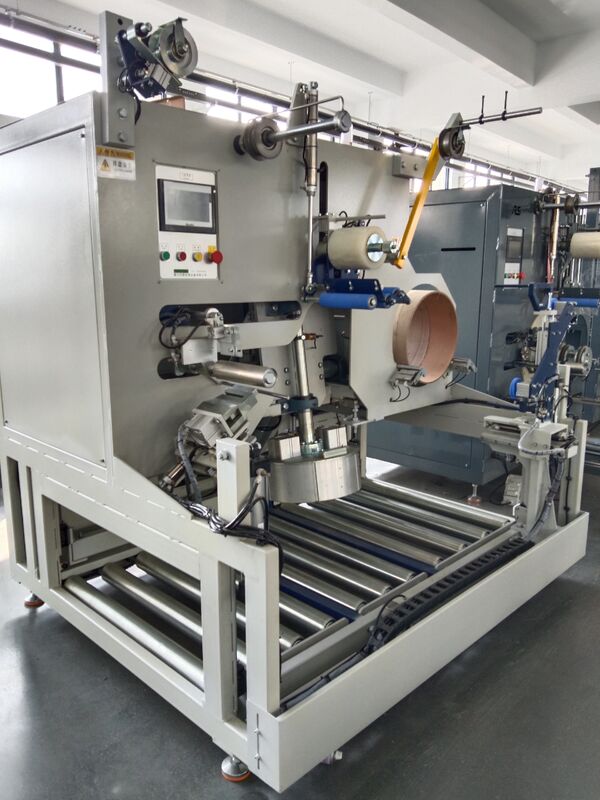

Remplisseur automatique à sangles en PET Max 80 kg

Résumé

CQA800F adapté à une ligne de production de feuillard PET sur six, un sur huit, avec utilisation d'un bras robotisé.

L'enrouleur de feuillard du CQA800F était utilisé pour enrouler les feuillards en parallèle directement à partir de l'extrudeuse.

Les systèmes fonctionnent indépendamment une fois que le matériau a été appliqué manuellement. Ils peuvent être intégrés dans une usine de production globale entièrement automatisée. Ils enroulent des feuillards PET d'une largeur de 9 à 32 mm selon la configuration.Une fois qu'un paquet d'enroulement a atteint la circonférence souhaitée, il est enveloppé de film par l'enrouleur intégré et basculé par le système de transport intégré de l'enrouleur vers le convoyeur à rouleaux en dessous. Un nouveau tube d'enroulement est alimenté à partir du magasin en même temps et le paquet suivant est enroulé de manière entièrement automatique.

Les machines ont été développées pour un fonctionnement continu. La conception compacte permet une utilisation même dans des espaces confinés.

Faits et avantages

1.

Rispositif d'emballage de film pour l'emballage automatique des paquets9 à 32 mm, avec un diamètre extérieur de paquet de 820 mm2.

Serminal d'entrée central avec gestion des recettes3.

Dispositif d'emballage de film pour l'emballage automatique des paquets4.

Terminal d'entrée central avec gestion des recettes5.

5. Modèle

1.

Régulation de la tension pour contrôler une tension de feuillard et une vitesse d'enroulement constantes, Double servomoteur

2. Pose précise, à commande électronique, à 2 ou 3 points avec une courbure minimale du feuillard

3. Mandrins d'écartement à lamelles pneumatiques pour un changement rapide de la bobine

4. Magasin de manchons

5. Dépôt de bobines

6. Distributeur de film automatique

7. Deux modes de mesure : poids et mètre
