Polyester PET STRAPPING enrouleur/emballage MAX80KG par bobine adapté à l'utilisation avec système de palettisation automatique

Enrouleur/emballeuse de cerclage PET polyester MAX80KG par bobine, utilisation conviviale avec système de palettisation automatique

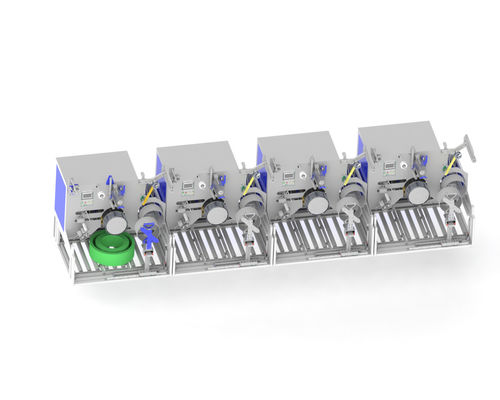

Enrouleur de cerclage PET automatisé CQA800F

Résumé

  CQA800F adapté à une ligne de production de cerclage PET sur six, ou sur huit, avec utilisation d'un bras robotisé.

  L'enrouleur de cerclage CQA800F était utilisé pour enrouler les cerclages en parallèle directement à partir de l'extrudeuse.

  Les systèmes fonctionnent indépendamment une fois que le matériau a été appliqué manuellement. Ils peuvent être intégrés dans une usine de production globale entièrement automatisée. Ils enroulent des cerclages PET d'une largeur de 9 à 32 mm selon la configuration.

  Une fois qu'un paquet d'enroulement a atteint la circonférence souhaitée, il est enveloppé d'un film par l'enrouleur intégré et basculé par le système de transport intégré de l'enrouleur vers le convoyeur à rouleaux situé en dessous. Un nouveau tube d'enroulement est alimenté à partir du magasin en même temps et le paquet suivant est enroulé de manière entièrement automatique.

  Les machines ont été développées pour un fonctionnement continu. La conception compacte permet une utilisation même dans des espaces confinés.

Faits et avantages

1. Enrouleur de cerclage PET entièrement automatique pour cerclages de 9 à 32 mm, avec un diamètre extérieur de paquet de 820 mm
2. Système de convoyeur pour le transport automatique des paquets
3. Dispositif d'emballage de film pour l'emballage automatique des paquets
4. Terminal d'entrée central avec gestion des recettes
5. L'enroulement entièrement automatique peut être réalisé avec ou sans mandrin en papier

Détails techniques

Équipement de base

1. Contrôle de la danseuse pour contrôler une tension de cerclage et une vitesse d'enroulement constantes, double servomoteur
2. Pose précise, contrôlée électroniquement en 2 ou 3 points avec une courbure minimale du cerclage
3. Mandrins pneumatiques à lamelles pour un changement rapide de la bobine
4. Magasin de manchons
5. Dépôt de bobines
6. Distributeur de film automatique
7. Deux modes de mesure : poids et mètre

Cerclage PETSystème de palettisation automatique

Programme de palettisation :

A : Diamètre extérieur du cerclage 600MM, hauteur 150MM, poids 20KG, 1 couche de 4, séparée par du carton, jusqu'à 12 couches.

B : Diamètre extérieur du cerclage 800MM, hauteur 190MM, poids 75KG, 1 couche de 2, séparée par du carton, jusqu'à 7 couches.

Modèle de bras robotisé : JZJ160A-270

Vitesse : 40 secondes par rouleau, un système de palettisation automatique peut correspondre à 2 ensembles de lignes de production de cerclage PET sur 8.

Dimensions de la plateforme en carton : longueur 1240mm x largeur 1240mm x hauteur 1500mm

Taille de la courroie transporteuse de positionnement : longueur 3220mm x largeur 1170mm x hauteur 680mm

Base du bras robotisé : longueur 700mm x largeur 700mm x hauteur 1000mm

Une fois le produit fini arrivé à la position de positionnement de la courroie transporteuse, le bras robotisé saisit le produit fini sur la palette jusqu'à ce qu'une couche soit pleine. Le bras robotisé prend ensuite la palette de produit fini en carton de la palette en carton et répète l'action jusqu'à ce que la palette de produit fini soit empilée.
