9mm~32mm MAX80KG PET STRAP enrouleur automatique/emballage convivial utilisé avec système de palettisation automatique

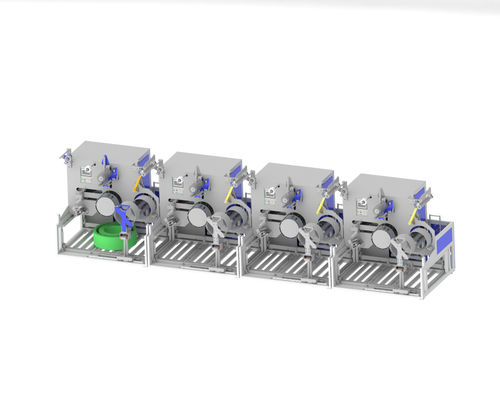

Remplisseur automatique de sangles pour animaux de compagnie CQA800F

CQA800F adapté à une ligne de production de sangles en PET sur six, une sur huit avec utilisation de bras robotiques.

L'enrouleur de sangle de la CQA800F a été utilisée pour enrouler les sangles en parallèle directement à partir de l'extrudeuse.

Les systèmes fonctionnent de manière indépendante une fois que le matériau a été appliqué manuellement.

Avec une largeur de 9 à 32 mm selon la configuration.

Une fois qu'un emballage enroulé a atteint la circonférence souhaitée,il est enveloppé d'un film par l'enrouleur intégrée et incliné par le système de transport intégré depuis l'enrouleur jusqu'au convoyeur à rouleaux situé en dessousUn nouveau tube de remontage est alimenté par le chargeur en même temps et le prochain emballage est enroulé entièrement automatiquement.

Les machines ont été conçues pour un fonctionnement continu, leur conception compacte permettant une utilisation même dans des espaces confinés.

Faits et avantages

un revêtement de sangle en PET entièrement automatique pour les sangles de 9 à 32 mm, d'un diamètre de l'emballage extérieur de 820 mm,

système de convoyeur pour le transport automatique de colis

appareil d'emballage par film pour l'emballage automatique des emballages

terminal d'entrée central avec gestion des recettes

L'enroulement entièrement automatique peut être réalisé avec ou sans noyau de papier

Équipement de base

Commande de danseur pour contrôler une tension constante de la sangle et la vitesse d'enroulement, double servo-moteur

La couche de 2 ou 3 points, contrôlée électroniquement, avec une courbure minimale des sangles

Des lamelles pneumatiques pour le changement rapide des bobines

Composition de la revue

Dépôt de bobine

Distributeur automatique de film

Deux modes de mesure: poids et compteur

Configuration principale par défaut

1) Moteur: Wuxi Xinjie moteur principal 1,5 kW, rapport de vitesse: 1:8, moteur servo,

Moteur Wuxi Xinjie Traverse: Servo moteur de 400 W

• PLC: Wuxi Xinjie Écran tactile: Wuxi Xinjie Contacteur: Schneider

3) Composants pneumatiques: soupape électronique et manomètre: Taiwan Yadeke, cylindre: Donghao Pneumatic (Wenzhou)

4)Sensors et proximité des feux allumés/éteints: Corée Alto Nicks

Optionnel

1)Moteur: moteur principal Siemens 1,5 kW, rapport de vitesse: 1:8, moteur servo,

Moteur Siemens Traverse: Servo-moteur de 400 W

2)PLC: Écran tactile Siemens: Contacteur tactile Siemens: Schneider

3) Composants pneumatiques: (marque japonaise ou européenne)

4)Sensors et proximité des feux allumés/éteints: Corée Alto Nicks

Ceinture en PETSystème de palettisation automatique

Programme de palettisation:

R: la sangle OD 600 mm, hauteur 150 mm, poids 20 kg, 1 couche de 4, séparée par du carton, jusqu'à 12 couches.

B: Ceinture O.D. 800MM, hauteur 190MM, poids 75KG, 1 couche de 2, carton séparé, jusqu'à 7 couches.

Modèle de bras de robot: JZJ160A-270

Vitesse: 40 secondes par rouleau, un système de palettisation automatique peut faire correspondre jusqu'à 2 ensembles d'une sur 8 lignes de production de sangles en PET.

Dimensions de la plateforme en carton: longueur 1240 mm x largeur 1240 mm x hauteur 1500 mm

Taille du convoyeur de positionnement: longueur 3220 mm x largeur 1170 mm x hauteur 680 mm

Base du bras du robot: longueur 700 mm x largeur 700 mm x hauteur 1000 mm

Une fois que le produit fini est arrivé à la position de la bande transporteuse, le bras robotisé attrape le produit fini sur la palette jusqu'à ce qu'une couche soit pleine.Le bras robotique ramasse ensuite la palette de produit fini en carton de la palette de carton et répète l'action jusqu'à ce que la palette de produit fini soit empilée.
